國產PLC—Haiwell(海為)PLC應用技巧:長時間計時提醒

2011-10-14 14:41:39 haiwell 937

發布人:廈門海為科技有限公司    發布時間:2011-10-14


一、前言

在很多的工程應用中,我們總希望在經過一個特定的時間后,系統能做出提醒,而不需要人為的去計時。而PLC中的計時器就能達到這個功能。但是,計時器的計時時間有限,有時候達不到長時間的計時。這時,我們就需要編寫一個簡單的程序來達到這個要求,下面是以海為PLC為例編寫的一個長時間計時提醒的案例。


二、編程的思路及程序

方案一主要用到的是四個計數器,第一個計數器表示秒,第二計數器表示分,第三個計數器表示時,第四個計數器表示天。當第一個計數器計數60次(即60s)時,自動給第二個計數器一個接通信號計數值變為1,同時把第一個計數器復位,以此類推,實現長時間的計時。

方案二主要是通過自加一INC指令來代替計數器的功能。

計時到的提醒,通過對各個計數器的計數值與用戶的設定值進行比較,當各個計數器的計數值大于或等于用戶的設定值時,表示計時到,進行輸出提醒。以下用海為PLC介紹兩種方案。

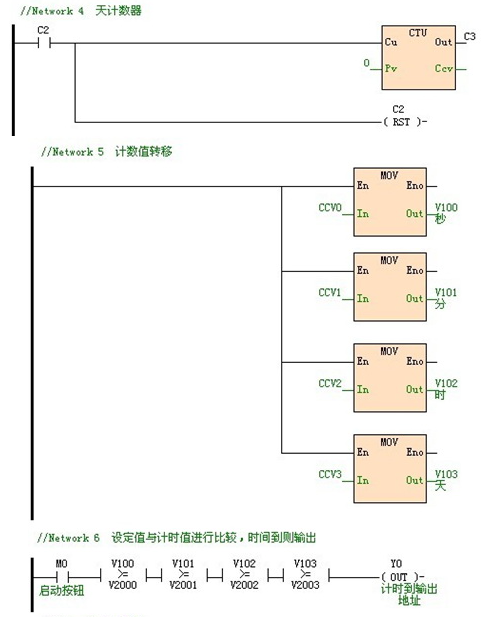

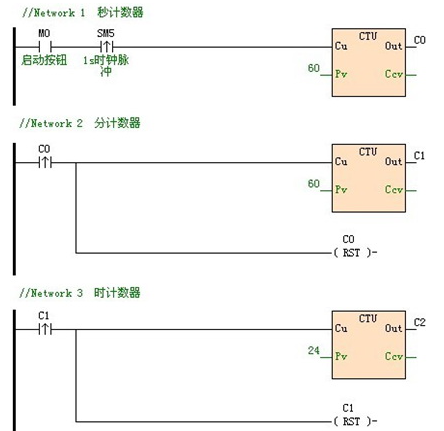

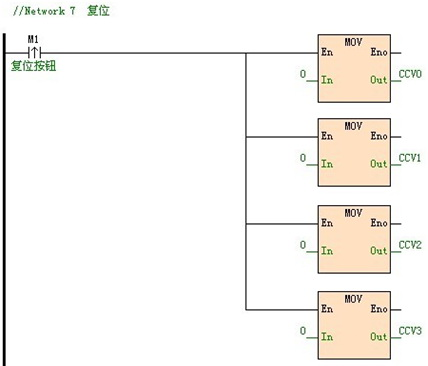

方案一程序如下:

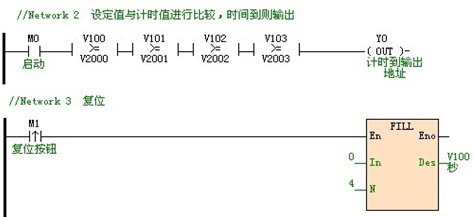

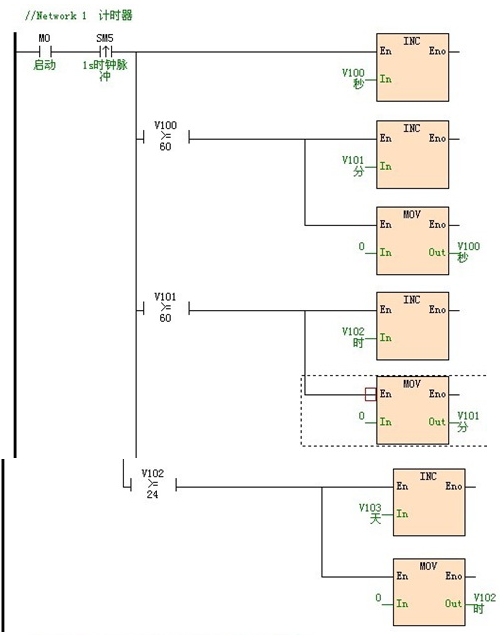

方案二的程序如下:




三、總結

該程序可以實現了長時間計時提醒,同時進行類似方案一Network 6(方案二Network 2)的添加時,可以實現多段長時間提醒的功能。而在這兩個方案中,可以明顯看出方案二比較簡單實用,因為一個程序中計數器可以使用的個數有限,通過INC這條指令可以在不使用計數器的情況下,也能達到一樣的效果。
