C系列體驗文章—海為PLC在板框過濾機改造中的應用

2016-04-13 15:48:33 haiwell 697

作者: 河北 邵工

一、板框式過濾機由于結構簡單,過濾面積大,在化工、環保行業中是一種使用廣泛的懸濁液過濾設備。


圖1:板框式過濾機組

二、板框過濾機的工作原理:

第一步:按下壓緊按鈕,油泵啟動,高壓電磁閥打開,壓緊電磁閥打開,油箱中的液壓油經過油泵--高壓電磁閥--壓緊電磁閥進入前推油缸,前推油缸把一片片濾板壓緊,通過電接點壓力表檢測壓力達到設定上限值,關閉壓緊電磁閥、高壓電磁閥,關閉油泵,進入保壓狀態。

隨著濾液中液體的不斷濾掉和壓力油缸在高壓下的緩慢泄露,濾板所受壓力緩慢降低,達到設定下限值時自動啟動油泵,高壓電磁閥打開,壓緊電磁閥打開,油箱中的液壓油經過油泵--高壓電磁閥--壓緊電磁閥進入前推油缸,前推油缸把一片片濾板壓緊,壓力達到設定上限值,關閉壓緊壓緊閥、高壓電磁閥,關閉油泵,進入保壓狀態。

工作中一直檢測油壓,并進行相關動作。過濾工作完成后按下松開按鈕,油泵啟動,低壓電磁閥打開,松開電磁閥打開,油箱中的液壓油經過油泵--低壓電磁閥--松開電磁閥進入后退油缸,后退油缸把一片片濾板松開。

按下停止按鈕,機組停止工作。

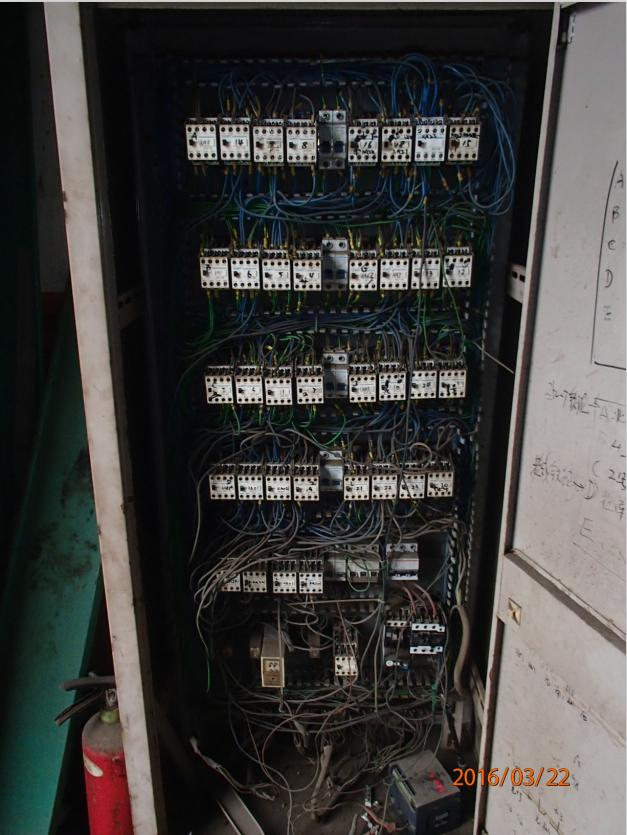

圖2:改造前板框過濾機控制柜

三、板框過濾機一般為節省占地面積和成本,做成一帶多的形勢,幾臺板框過濾機公用一臺油站,工作時電氣元件動作頻繁,電氣線路復雜,故障率高。計劃對間氨車間一帶7板框過濾機進行電氣改造。

四、綜合考慮選用了海為PLC C60S0R做為控制器,電氣線路得到了簡化,故障率大幅降低,又增加了故障報警,油泵自動輪時工作制。高效生產得到了保障。


圖3:用海為PLC改造后的板框過濾機控制柜


圖4:海為PLC C60S0R

海為PLC工作可靠,編程環境科學合理,仿真很方便,是老設備的改造和新設備實現自動化的一把利器。

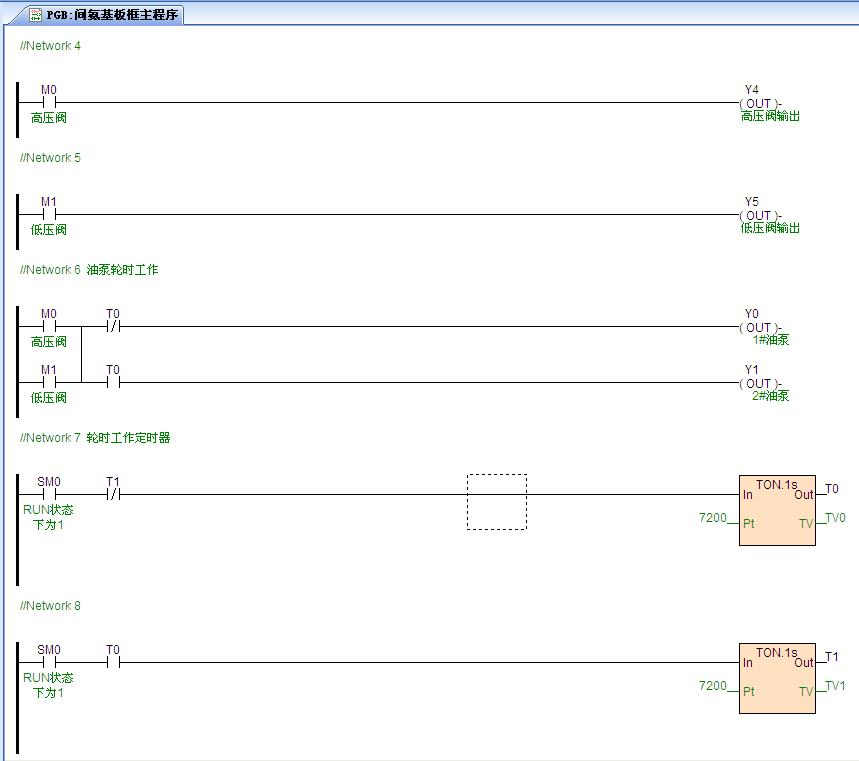

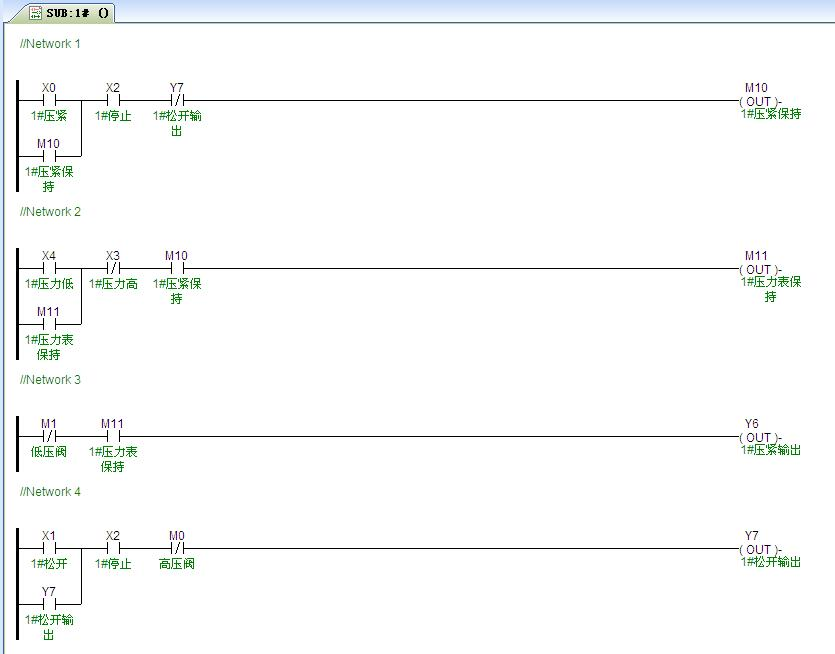

附錄:控制程序(部分)
