國產PLC—Haiwell(海為)PLC在氣象站上的應用

2016-06-13 17:02:52 haiwell 831

作者:沈陽 李工

一、項目提出:

學校興趣小組,提出需要測量風向,最初考慮用簡單的方法,干簧管和磁鐵,根據干簧管的吸合來判定,但在實際制做時,發現機械部分不易實現。于是修改方案,選用現成的風速風向傳感器,與PLC通訊,在觸摸屏上進行顯示。

二、實際制做:

購買風速風向傳感器,用海為PLC C10S0T相連,通過編程,實現了風速和風向的采集。后進一步提出要求:測量溫度和濕度,以及測量當前大家都比較關心的PM2.5,并有相應的顯示和語音播放,這樣的話,因為C系列不能擴展,于是修改方案,改用S系列。

具體圖紙如下:

其中,觸摸屏為顯控SK-043AE

主機U0 為S16S2T

U1 為H04DT

U2 為S01RS

U3 為S01RS

U4 為H08DOR

U5 為H16DOR

U6 為H16DOR

U7 為H08DOR

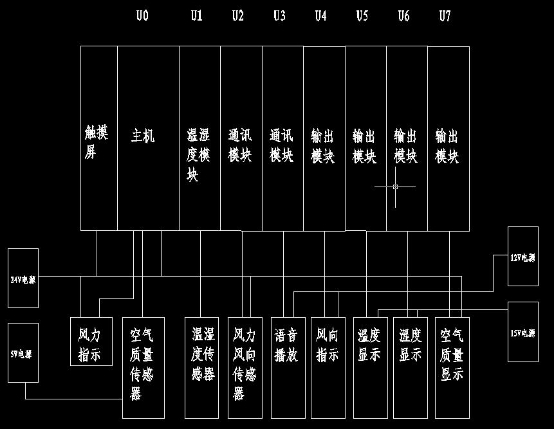

圖1、系統總圖

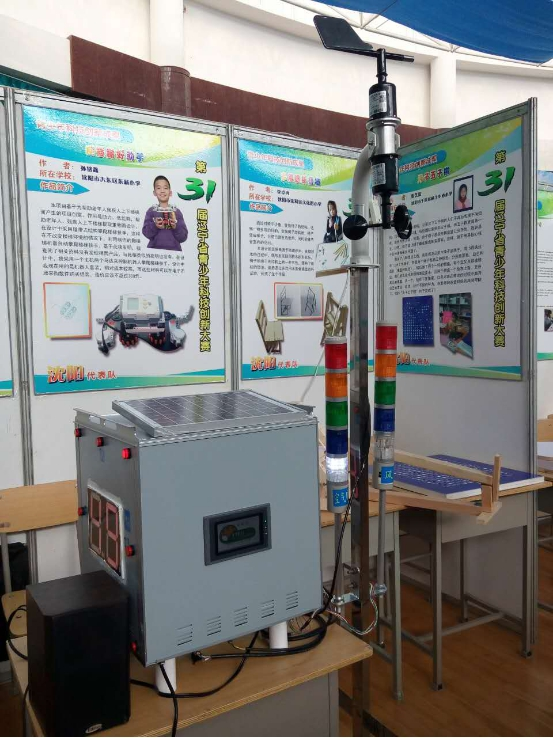

圖2展會整體圖片

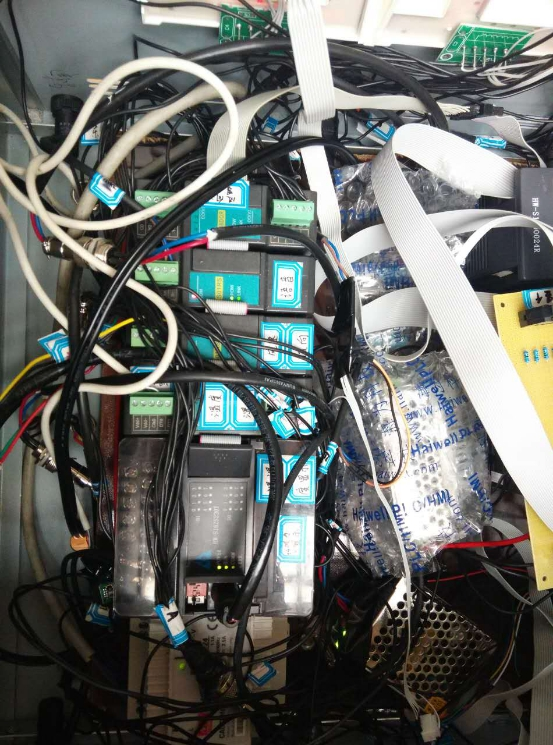

圖3內部電路

因空間有限,器件較多,只能疊加起來放置。

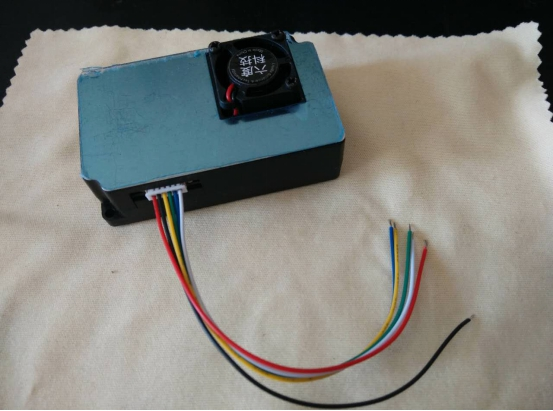

圖4 PM2.5傳感器

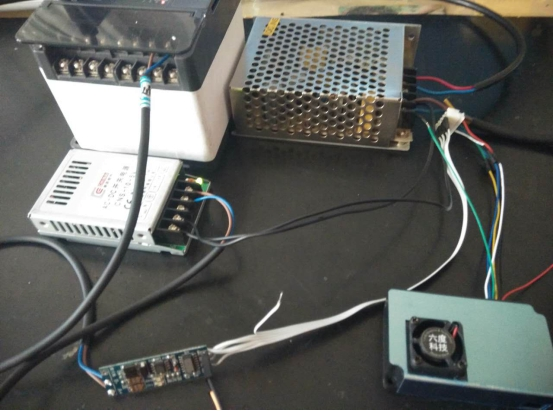

圖5 PM2.5模塊調試

因其輸出為TTL信號,需5V供電。PLC為485通訊,故需要通過TTL-485轉換電路,進行信號變換。

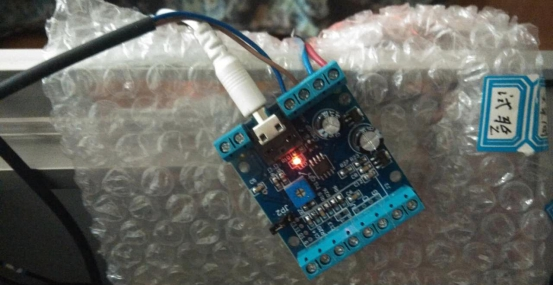

圖6 語音播放模塊

12V供電,485通訊,白色為音箱引出線。

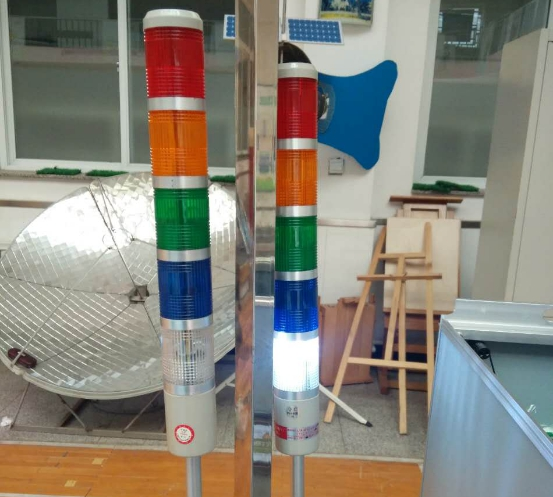

圖7 風力和空氣質量指示

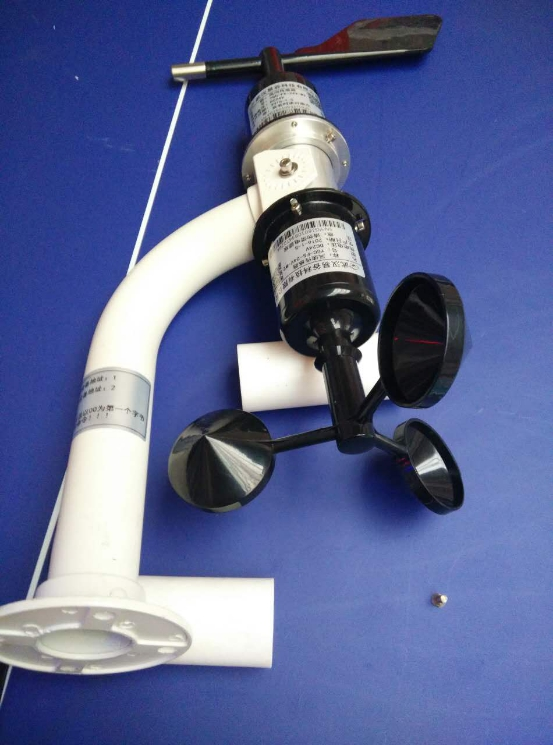

圖8 風速風力傳感器

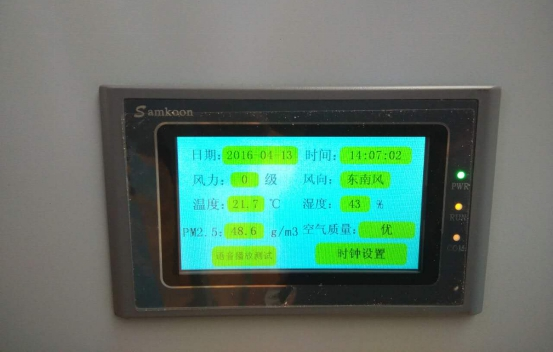

圖9 觸摸屏顯示

    屏上可顯示各測量參數,并可進行時鐘設置。語音播放有兩種:整點播報和觸摸屏按鈕播報。

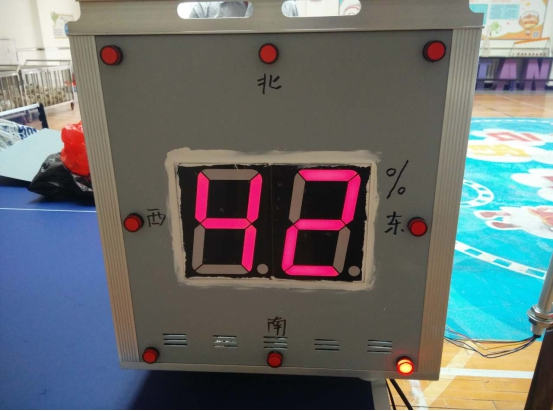

圖10 濕度顯示及風向指示

周圍8個指示燈,分別指示東南西北和東南 東北 西南 西北

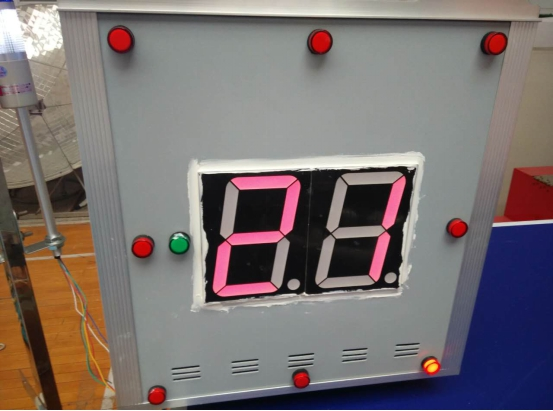

圖11 溫度顯示及風向指示

周圍8個指示燈,分別指示東南西北和東南 東北 西南 西北

綠燈指示溫度負號數碼管為5寸共陽數碼管

三、結論

海為PLC,上手容易,指令豐富,尤其在通訊方面,做得非常靈活,帶來極大的便利。另外,在仿真方面,也有獨特優勢,是一款難得的PLC。

在制作過程中,得到海為公司陳工、姚工、謝工等技術和銷售的大力支持,在此一并表示感謝!
