國產PLC—Haiwell（海為）20路溫度每路用12段曲線控制應用介紹

2009-07-20 14:24:02 haiwell 997

作者：廈門海為科技有限公司

在做溫度控制時經常需要將溫度進行分段曲線控制，這種控制一般使用帶30段（也有60段）溫度曲線功能的溫控表實現，1路溫度用1塊帶編程功能的溫控表，20路用20塊溫控表。這種方式成本比較高，如果用PLC編程來實現溫度曲線則編程比較復雜。

海為PLC提供了一條TTC（溫度曲線控制指令）可以很方便實現任意段溫度曲線的生成，配合FTC（模糊溫度控制）輕松實現多路多段曲線溫度控制。

下面用一個實際項目介紹一下這個用法：20路溫度每路用12段曲線控制

以第一路溫度控制為說明：

12段溫度曲線是：

第1段：從30°到800°升溫，時間60分鐘

第2段：從800°到800°保溫，時間20分鐘

第3段：從800°到790°降溫，時間30分鐘

第4段：從790°到775°降溫，時間30分鐘

第5段：從775°到755°降溫，時間45分鐘

第6段：從755°到700°降溫，時間30分鐘

第7段：從700°到650°降溫，時間30分鐘

第8段：從650°到600°降溫，時間30分鐘

第9段：從600°到550°降溫，時間30分鐘

第10段：從550°到450°降溫，時間30分鐘

第11段：從450°到350°降溫，時間30分鐘

第12段：從350°到30°降溫，時間60分鐘

建立一個“第1路12段溫度曲線”初始寄存器值表，將這12段溫度曲線（每段曲線用3個寄存器，共用36個寄存器）存放進去，占用V1000-V1035這36個停電保持寄存器，初始寄存器值表中的值會在程序下載時自動一起下載到PLC。

因為FTC指令PV（測量值）/SV（設定值）是0.1度精度的單位，所以30°到800°表示為300到8000，其他段依此類推，TTC指令的時間是以秒為單位，所以60分鐘表示為3600秒，TTC指令內部是以時間中斷自動計算，所以TTC生成的曲線精度與程序的掃描周期大小無關。

“第1路12段溫度曲線”初始寄存器值表如下：

第1段：V1000=300，V1001=8000，V1002=3600（時間秒）

第2段：V1003=8000，V1004=8000，V1005=3600（時間秒）

第3段：V1006=8000，V1007=7900，V1008=3600（時間秒）

第4段：V1009=7900，V1010=7750，V1011=3600（時間秒）

第5段：V1012=7750，V1013=7550，V1014=3600（時間秒）

第6段：V1015=7550，V1016=7000，V1017=3600（時間秒）

第7段：V1018=7000，V1019=6500，V1020=3600（時間秒）

第8段：V1021=6500，V1022=6000，V1023=3600（時間秒）

第9段：V1024=6000，V1025=5500，V1026=3600（時間秒）

第10段：V1027=5500，V1028=4500，V1029=3600（時間秒）

第11段：V1030=4500，V1031=3500，V1032=3600（時間秒）

第12段：V1033=3500，V1034=300，V1035=3600（時間秒）

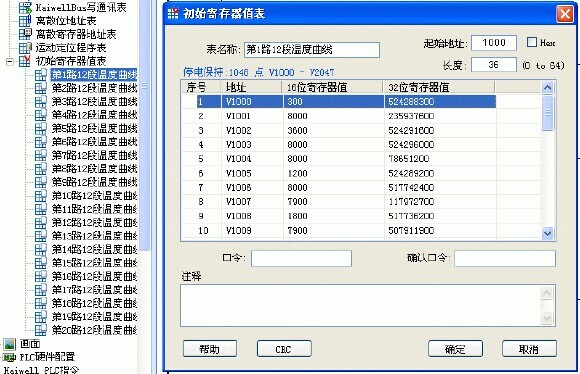

如圖：


依次建立第2到第20路溫度的12段曲線對應的初始寄存器值表。

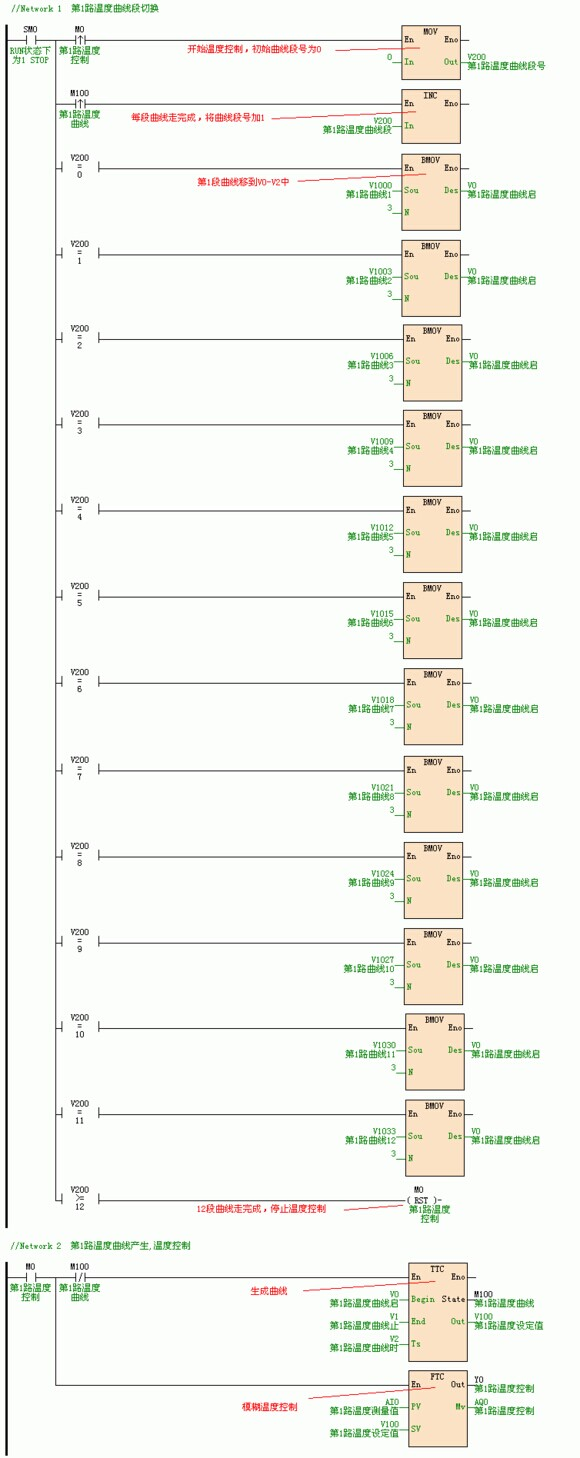

其中第一路溫度12段曲線控制的源程序如下：（其他19路以此類推，每路2個網絡完成）
